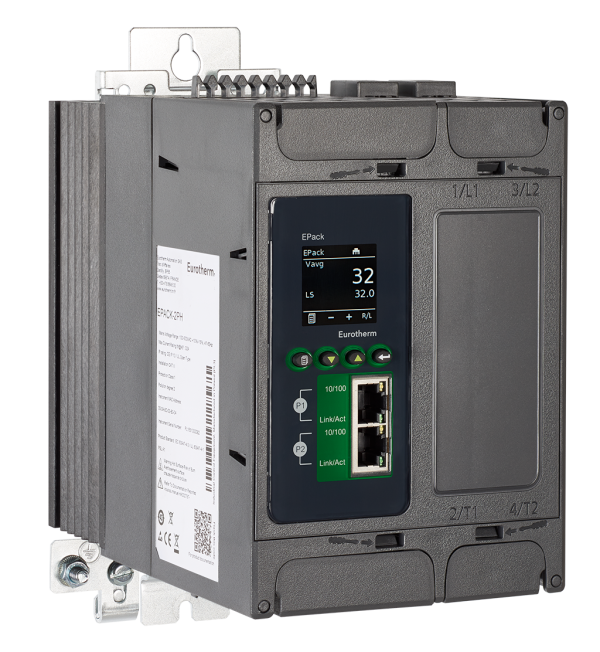

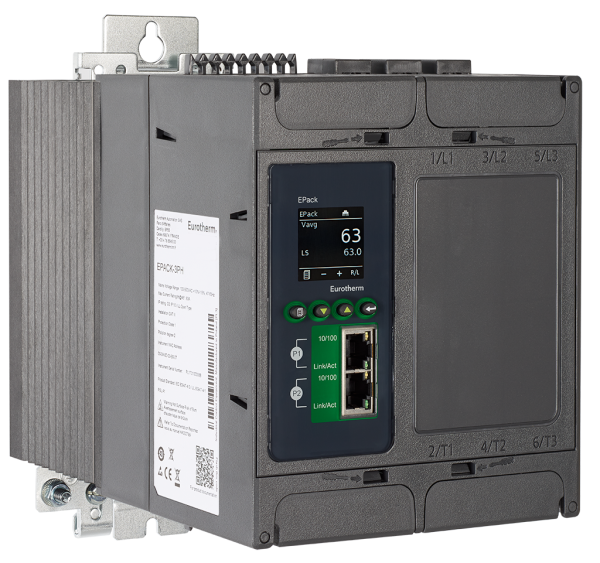

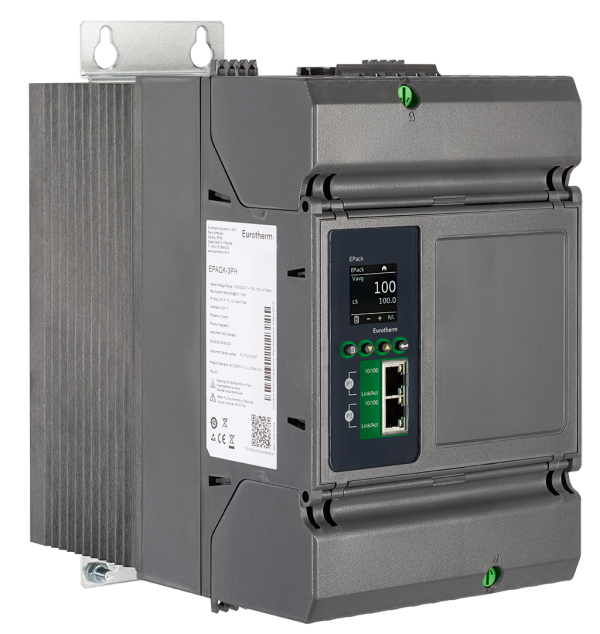

EPack™Controlador de potencia SCR compacto 1-2-3 fases

Description

El controlador de potencia EPack es un controlador de potencia totalmente compacto de Eurotherm. Combina un elevado nivel de funcionalidad y configurabilidad con una gran simplicidad de ajuste y operación. El conjunto de modos de disparo avanzados permite una compatibilidad estrecha de las características de carga para eficiencia máxima del proceso. EPack es totalmente configurable y puede adaptarse a las necesidades actuales y futuras utilizando una clave de software para adquirir funcionalidades adicionales según necesidad.

Valores nominales y formato físico

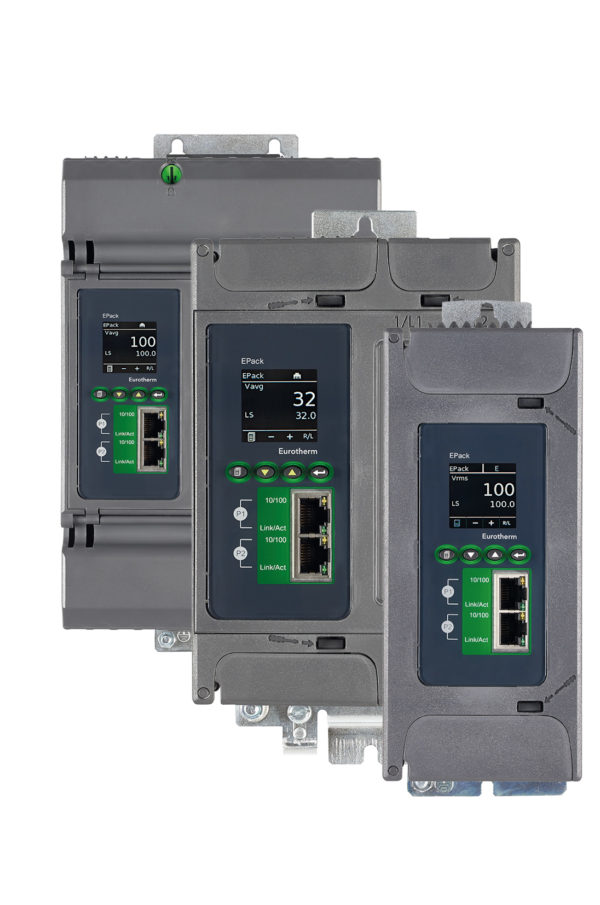

Los controladores de potencia EPack están diseñados para soportar intensidades de 1 a 125 amperios, con tensiones de operación entre 100 y 500 Voltios. Disponen de un formato de montaje en carril DIN compacto o fondo de armario en diversos tamaños dependiendo de la intensidad nominal. Las unidades están especificadas para operación normal hasta 45°C; sin embargo es posible la operación a 50°C con reducción de la intensidad. Hay dos opciones de alimentación eléctrica auxiliar, 24Vca/cc o 100-500V ca.

Pantalla

La pantalla TFT de alta definición de 1,5 pulgadas ofrece una visualización nítida de toda la información de operación y configuración. Incluye indicación de alarma, así como datos de proceso y operación como intensidad nominal, tensión de carga y uso de energía. En caso de fallo del sistema de control, los sencillos mensajes permitirán determinar el origen preciso del problema, reduciendo el tiempo de parada.

Aplicaciones

• Plástico – Moldeo por extrusión, inyección
• Industria alimentaria – Secado, esterilización, cocción
• Vidrio – Fabricación por flotación
• Calentamiento mediante infrarrojos

Comunicaciones

El controlador de potencia EPack dispone de comunicaciones Ethernet de serie, e incluye un switch integrado de doble puerto e forma que las unidades pueden «conectarse en serie».
Esto permite la integración con otros equipos de la planta que usan protocolos Ethernet como Modbus/TCP, permitiendo la conexión a controladores de proceso y temperatura, controladores de lógica programable y sistemas de supervisión/SCADA. Los datos completos de operación y diagnóstico están disponibles para uso en sistemas de nivel superior y para permitir mejoras de proceso. La conexión Ethernet plug and play se facilita a través del protocolo de «configuración Zero» Protocol.
También es posible fijar el punto de consigna mediante una señal analógica, EPack tiene como estándar las entradas en tensión o corriente.

Configuración

EPack es totalmente configurable por software, con todas las opciones y funciones avanzadas disponibles cuando se necesitan. Los módulos de software pueden ser adquiridos cuando se requiera usando una clave de software de forma que se puedan adaptar las unidades existentes a las necesidades a lo largo del tiempo. El código de orden del instrumento permite el suministro de unidades preconfiguradas listas para uso, o alternativamente un «Código Quick Start» que utiliza una HMI integrada para su configuración rápida.
Cuando se requiere un nivel de configuración más profundo, iTools de Eurotherm proporciona un completo acceso a todas las funciones con ayuda sensible al contexto.

• Intensidad de carga nominal de 1 a 125 amperios
• Tensión hasta 500V
• Formato de montaje en carril DIN compacto o en fondo de armario
• Configurable por software (iTools) o panel frontal
• Comunicaciones Ethernet Plug and Play Red de configuración Zero (zeroconf)
• Control de alimentación V2, I2 o control de potencia
• Controla una gama completa de cargas: resistiva, infrarrojos, primario de transformador, disiliciuro de molibdeno, carburo de silicio
• Medición del uso de energía
• Diagnóstico avanzado de la carga
• Switch integrado Ethernet de doble puerto para comunicaciones “en serie”
• Protocolo Modbus® TCP, EtherNet/IP
